Upplýsingar
Skurður hraði: 80m / mín
Grafísk snið studd: DWG, DXF
Umsókn: Laser skurður
Ástand: Nýtt
Skurður Þykkt: 0-25mm
CNC eða ekki: Já
Kælivísir: Vatnskæling
Control Software: Cypcut
Upprunaland: Kína Anhui (meginland)
Vörumerki: ACCURL
Vottun: CE, ISO, SGS

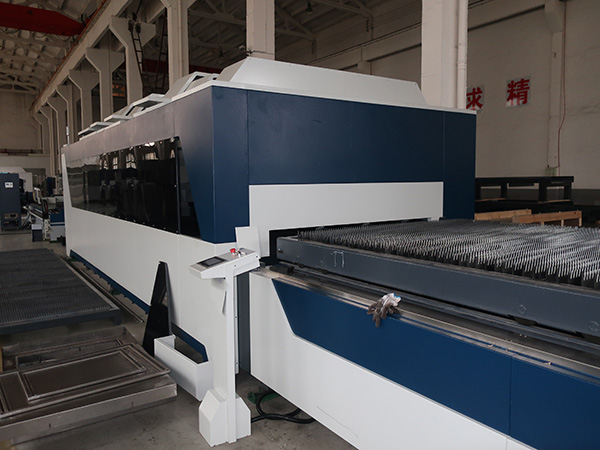

Vöruheiti: Fiber Laser Tube & Plate cutter
Aflgjafi: 5000W / 700W / 750W / 800W / 1000W / 1200W / 2000W
klippa lögun: diskur og pípa
Vinnusvæði: 1500mmX3000mm / 2000mmX4000mm / 2000mmmX6000mm
Gerð: Fiber Lasr Skurður
Hámarkshraði: 80m / mín
Tube cuting þvermál: 30mm-220mm
Tube skorið lengd: Minna en 6m
X, Y ás staðsetning: 0,05 mm
X, Y ás endurtekningarnákvæmni: 0,025 mm
Eftir sölu þjónustu veitt: Verkfræðingar í boði til að þjóna vélum erlendis
Kostir trefjar leysir klippa vél:
1. Excellent slóð gæði: Minni leysir punktur og mikil vinna skilvirkni, hár gæði.
2. Hár skurður hraði: skera hraði er 2-3 sinnum meiri en sama máttur CO2 leysir klippa vél.
3. Stöðugt hlaup: samþykkja efsta heim innflutning trefjar leysir, stöðugur árangur, helstu hlutar geta náð 100.000 klukkustundir;
4. Mikil afköst fyrir ljósleiðaraviðskipti: Bera saman við CO2 leysir klippa vél, trefjar leysir klippa vél hafa þrisvar sinnum photoelectric viðskipti skilvirkni.
5. Lágmarkskostnaður: spara orku og vernda umhverfi. Photoelectric viðskiptahlutfall er allt að 25-30%. Lágt raforkunotkun, það er aðeins um 20% -30% af hefðbundnum CO2 leysir klippa vél.
6. Lágt viðhald: Sending á trefjum línu þarf ekki að endurspegla linsu, spara viðhaldskostnað;
7 Einföld aðgerð: Fjarstýring, engin leiðrétting á sjónleiðslu.
Tæknilegar þættir
Árangursrík vinnusvæði (mm) | 3000x1500 / 4000x2000 / 6000x2000 | ||
Max pípa þvermál | 200mm (hægt að aðlaga með 600mm) | ||
Pípulengd | 6mm | ||
Z ás högg | 120 mm | ||
Hámarkshraði | 60 m / mín | ||
Staða nákvæmni X, Y ás | 0,05 mm | ||
X, Y endurtekningarnákvæmni | 0,025 mm | ||
Laser Heimild | 500w / 700w / 750w / 800w / 1000w / 1200w / 2000w | ||
Kolefnisstál | ≤10mm | ||
Ryðfrítt stál | ≤ 4mm | ||
Ál | ≤ 4mm | ||
Staðallstillingar
Fiber aflgjafa | Raycus / IPG | ||
Trefjar til skurðar | Raytool | ||
Vélbúnaður | TAYOR | ||
Cross Beam | TAYOR | ||
Vinnuborð | TAYOR | ||
Gírkassi | Apex | ||
X, Y Rack og pinion | Svíþjóð Linden | ||
Boltaskrúfa | Taiwan Hiwin | ||
járnbrautum | Taiwan Hiwin | ||
Pneumatic system | Japan SMC | ||
kælikerfi | Tayor | ||
Rafmagns íhlutir | Schneider | ||
Stjórnkerfi | CypCut | ||
AC servó mótor og bílstjóri | Yaskawa | ||
CAD / CAM hugbúnaður | Smart Nest Professional | ||
Skurður breytur(700w leysir máttur í tilfelli)
Laserafl (W) | Efni | Þykkt (mm) | Hraði (m / mín) | Skurður gas |
700W | Ryðfrítt stál | 0.5 | 21 | N2 |
1 | 16 | N2 | ||
2 | 5 | N2 | ||
3 | 2 | N2 | ||
4 | 1.2 | N2 | ||
700W | Kolefnisstál | 1 | 12 | O2 |
2 | 6 | O2 | ||
3 | 4 | O2 | ||
4 | 3 | O2 | ||
5 | 2 | O2 |
Samtals rafmagnskostnaður
Hlutir | Máttur (kw) | Samtals máttur (kw / klst) | Heildarkostnaður (usd / klst) |
Laser | 2.9 | <20,9 | USD2.0 (Reikningar fyrir 60% heildarálag) |
vél | 9.5 | ||
chiller | 4.5 | ||
Loft þjappa | 4 |
Gas kostnaður
Tegund gas | Verð (USD / strokka) | Stærð (mín / strokka) | Kostnaður (USD / H) | Athugasemd |
O2 | 2.5 | 60 | 2.5 | 1mm kolefni stál |
N2 | 4.2 | 15 | 16.5 | 1mm kolefni stál |
Vökvi N2 | 55 | 120 | 4.5 | 1mm ryðfríu stáli |
Loft | 1.1 (loftþjöppu) | með minna en 2mm kolefnisstáli, gæða klippingu |
Uppsetningarskilmálar
Seljandi starfsfólk mun hafa eftirlit með uppsetningu eins og eftirfarandi:
1) uppsetningu og samkoma
2) Staðsetning vél og vinnuborð
3) Rennsli snúrur og slöngur frá þjónustuaðgangsstað
4) Tenging rafmagns snúrur og gasslöngur við vélina
Þjálfunarskilmálar
Eftir gangsetningu mun seljandi tæknimaður hefja þjálfun.
Viðskiptavinurinn skal veita nægilegt efni og tæki til að tryggja fullnægjandi þjálfun.
Þjálfunin mun samanstanda af eftirfarandi atriðum:
1) Yfirlit yfir vél
2) Eftirlit og aðgerðir
3) Vél viðhald og aðlögun
4) Eftirlit með að keyra vél
Þjálfun vélbúnaðarins er samhliða uppsetningu og gangsetningu, því að starfsfólk verður að vera til staðar á öllum tímum.
